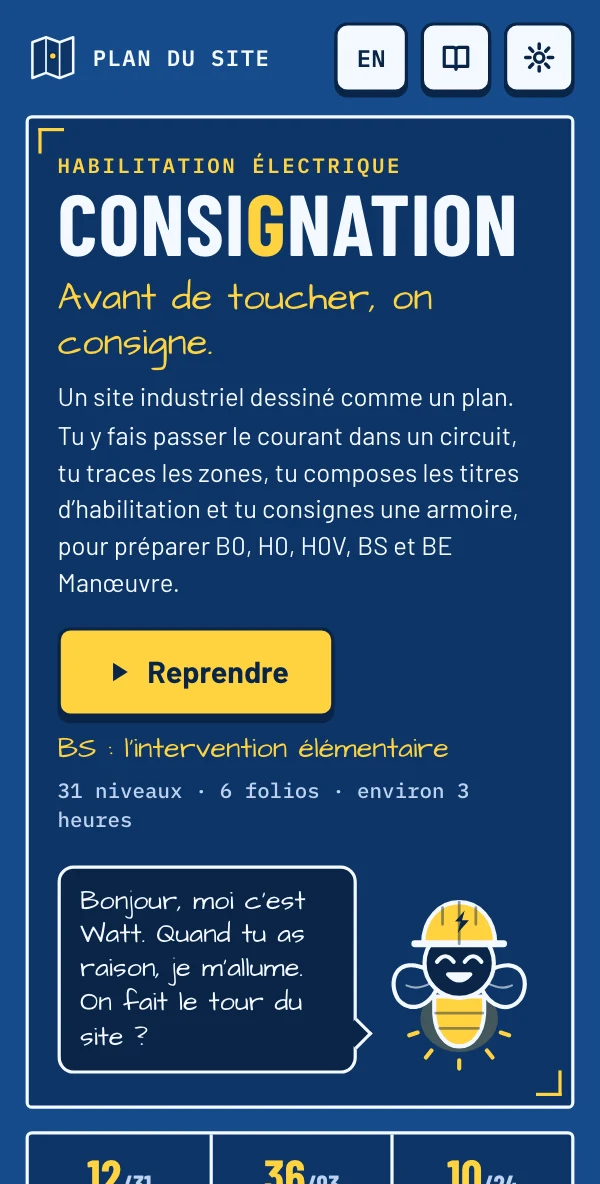

Habilitation électrique Consignation Consignation : préparer l’habilitation électrique des non-électriciens en jouant

Le principe

La théorie de l’habilitation, un geste après l’autre

Une règle de sécurité se retient mieux quand on l’a appliquée soi-même. Sur le plan d’un site industriel, Consignation fait jouer la théorie de l’habilitation électrique des non-électriciens : on règle, on cote, on trie, on situe, on compose, on ordonne, on s’équipe, et chaque mot nouveau est expliqué au passage. Le jeu prépare et révise la théorie. L’habilitation, elle, vient après : plus bas, la page dit comment.

Un site

On fait le tour d’un site, pas d’un cours

Un laboratoire d’essais, un poste de livraison, un bureau des méthodes, un atelier, un local électrique, un quai de chargement. Six lieux, six folios du plan, et dans chacun une situation à régler : une armoire ouverte, une pompe à remplacer, un collègue à terre.

Des gestes

Sept mécaniques, aucun quiz

On fait passer le courant dans un circuit, on pose une limite sur une ligne de cote, on place chacun dans la zone où il a le droit d’être, on compose un titre caractère par caractère, on consigne une armoire dans l’ordre. Chaque geste reçoit son explication, que la réponse soit juste ou non.

Des repères

Une leçon avant, une fiche après

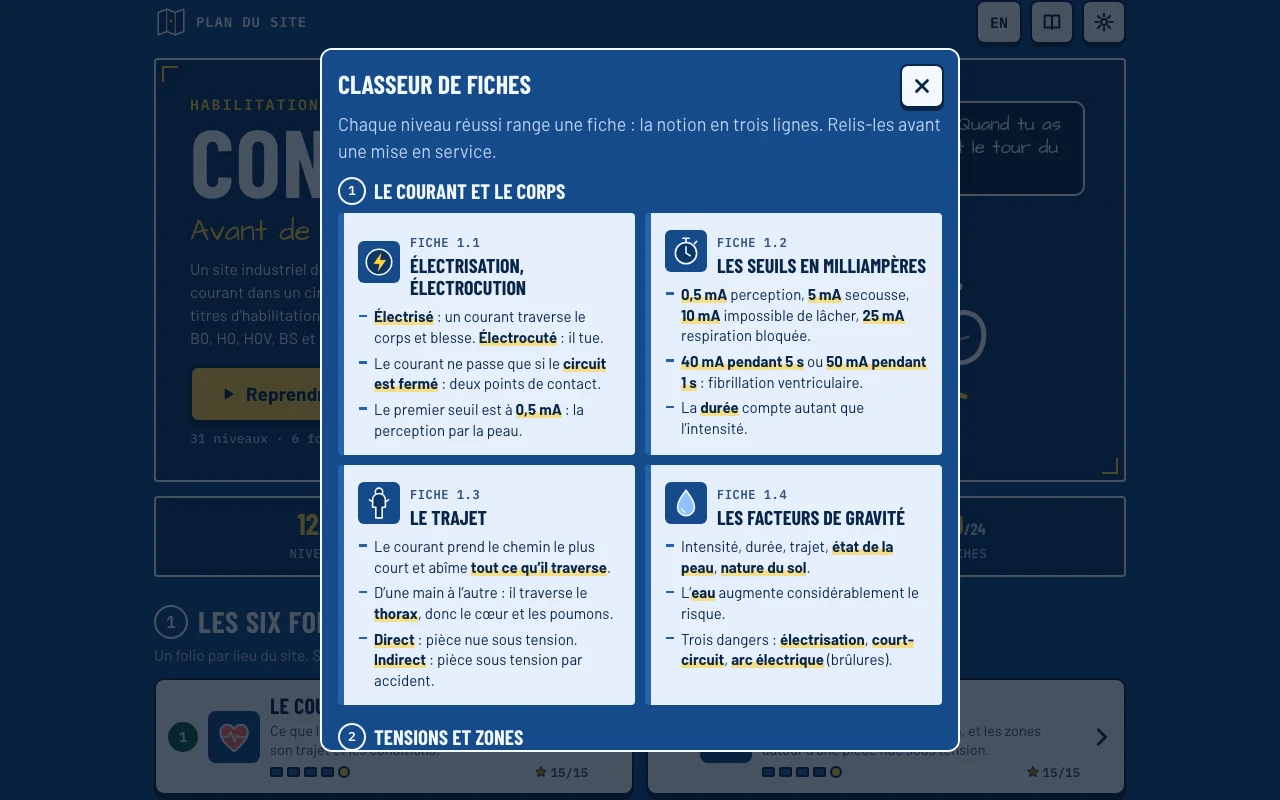

Chaque niveau s’ouvre sur la leçon de Watt, où chaque mot nouveau est surligné. Réussi, il range une fiche dans le classeur : la notion en trois lignes. 24 fiches à relire avant une mise en service.

1. 1 Laboratoire d’essais

   Le courant et le corps

2. 2 Poste de livraison

   Tensions et zones

3. 3 Bureau des méthodes

   Les titres d’habilitation

4. 4 Atelier de maintenance

   Qui fait quoi

5. 5 Local électrique

   Consigner

6. 6 Quai de chargement

   En cas d’accident

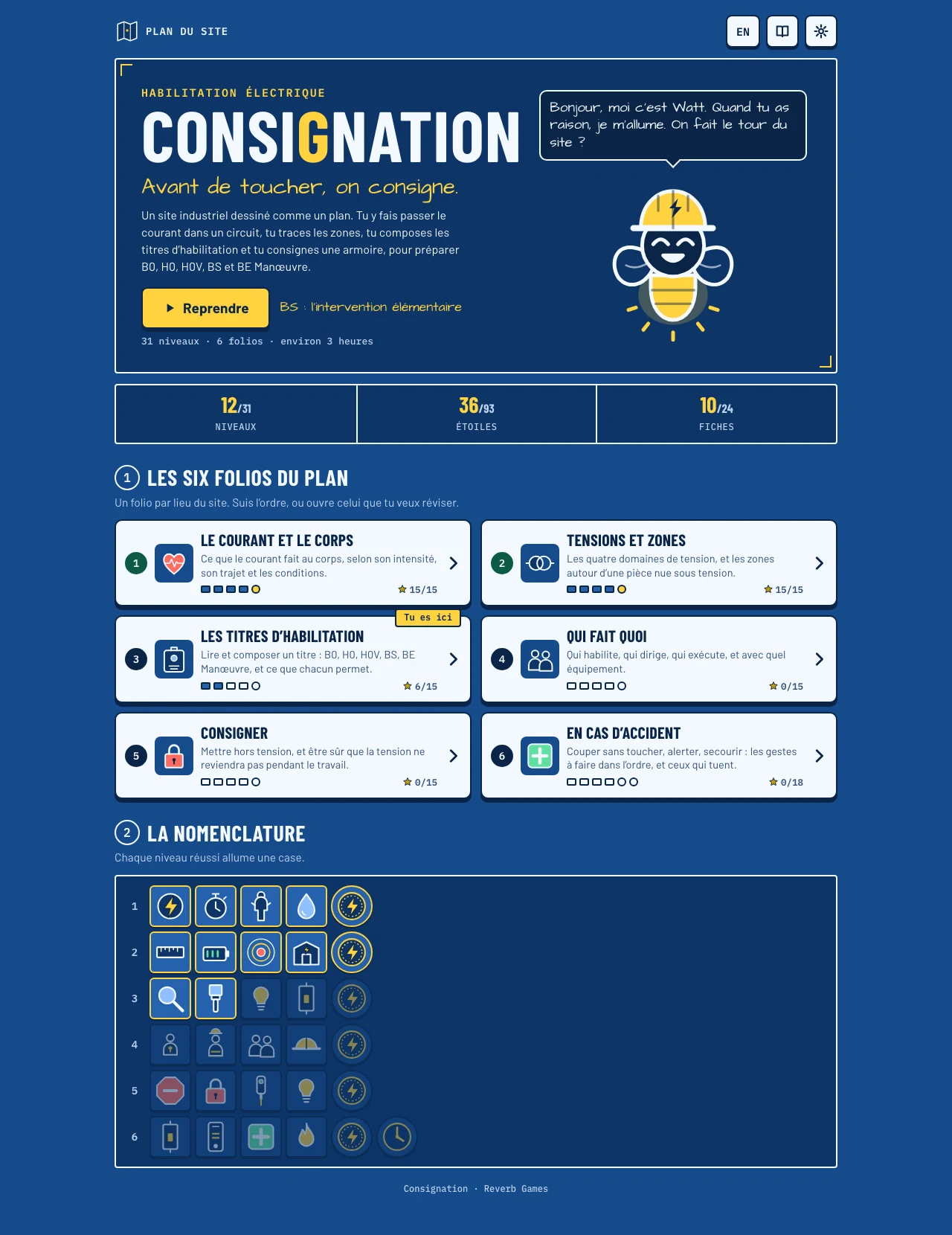

Sur le plan

Six folios, et une nomenclature qui s’allume

Un folio par lieu du site. Sous les folios, la nomenclature : une case par niveau, qui s’allume quand il est réussi. Le dernier niveau de chaque folio est une mise en service, au chronomètre.

• On suit l’ordre, ou on ouvre le folio que l’on veut réviser.
• Aucun écart : trois étoiles. Un ou deux : deux étoiles. Et chaque niveau se rejoue.
• La progression est sauvegardée d’une séance à l’autre.

Prends ton temps : le courant, lui, ne prévient pas.

• 6folios
• 31niveaux
• 7mécaniques
• 24fiches réflexes
• 7épreuves chronométrées
• 93étoiles à gagner

Les gestes du jeu

Sept mécaniques, aucun quiz

Une distance de sécurité ne se retient pas en cochant une case. Chaque mécanique fait faire le geste qui va avec l’idée : régler, coter, trier, situer, composer, ordonner, s’équiper. Clique sur une capture pour l’agrandir.

1/7 · Régler

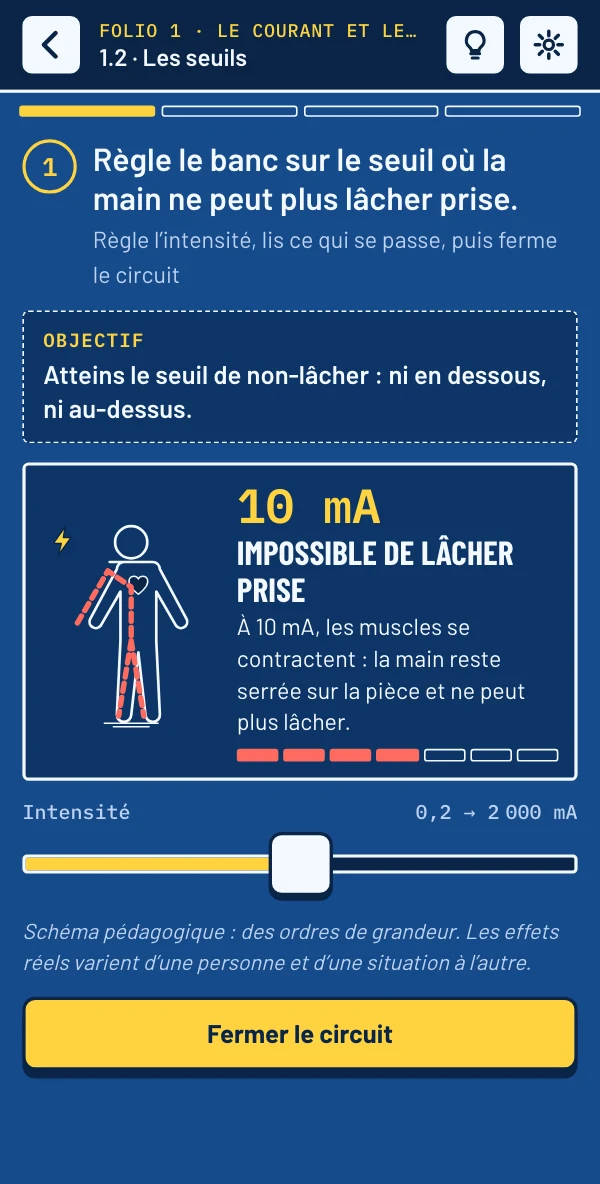

Le circuit

Règle l’intensité, lis ce qui se passe, puis ferme le circuit

Un corps dans un circuit d’essai. On règle l’intensité en milliampères, on choisit par où le courant entre et par où il sort, on active ou on retire des conditions comme des mains mouillées ou un tapis isolant. L’écran dit ce qui se passe à chaque cran, et l’on ne ferme le circuit qu’une fois l’objectif atteint.

2/7 · Coter

La cote

Touche la bonne graduation

Une ligne de cote graduée, comme sur un plan. Pour chaque repère à poser, on touche la bonne graduation : la limite entre deux domaines de tension, le bord d’une zone, un seuil de courant. Chaque repère posé reste écrit sous la ligne, avec sa raison.

3/7 · Trier

Le tri

Touche le bac où va la carte, ou fais-la glisser

Une carte à la fois, de deux à quatre contenants. Selon le niveau, on la range sur l’échelle des tensions, on la confie à une personne qui porte son titre sur elle, ou on la pose dans un bac. Des pièges se glissent dans le lot, et chaque carte dit pourquoi elle allait là.

4/7 · Situer

Le plan des zones

Touche la zone la plus proche de la pièce où cette personne a le droit d’aller

Un plan vu de dessus : une pièce nue sous tension au centre, et les zones autour. On nomme d’abord chaque zone, puis on place chaque personne dans la zone la plus proche que son titre lui ouvre. Trop près ou trop loin, le jeu explique la différence.

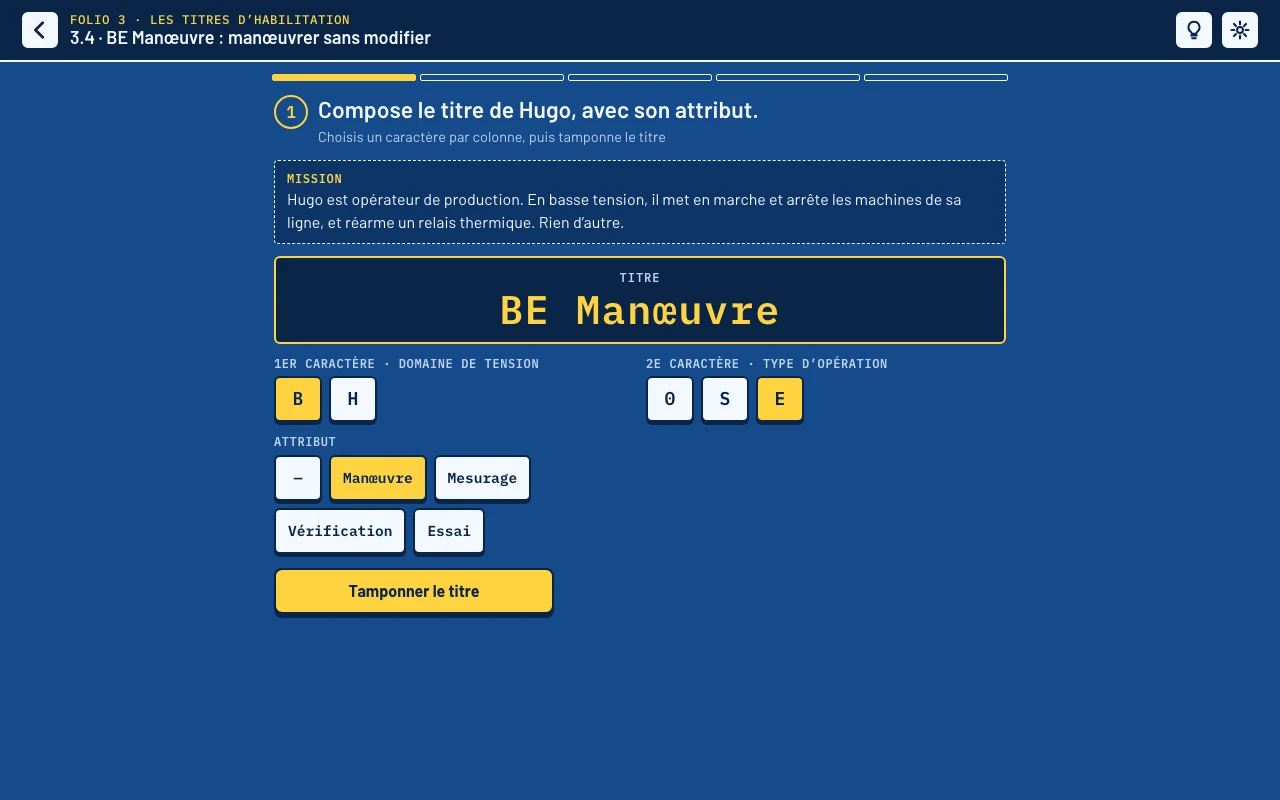

5/7 · Composer

Le titre

Choisis un caractère par colonne, puis tamponne le titre

Une mission, et un symbole à composer caractère par caractère : le domaine de tension, le type d’opération, la lettre additionnelle, l’attribut. Quand un caractère ne va pas, c’est sa colonne qui le dit, avec la raison.

6/7 · Ordonner

La manœuvre

Touche les actions dans le bon ordre. Attention aux actions à ne jamais faire

Un dessin, une armoire à consigner ou un accident sur le quai, et des actions à faire dans le bon ordre. Chaque action faite change le dessin et s’écrit sur la fiche de manœuvre. Une action faite trop tôt, ou une action à ne jamais faire, est un écart, et le jeu dit pourquoi.

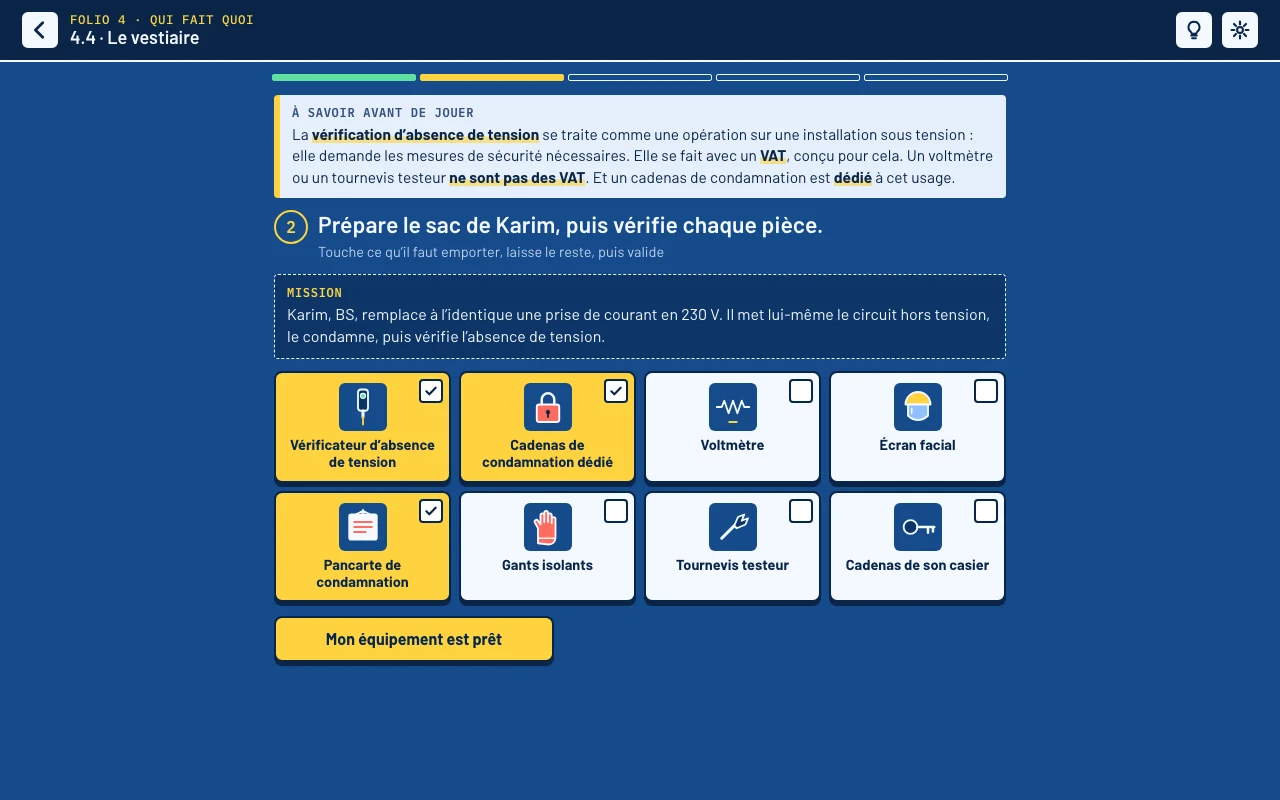

7/7 · S’équiper

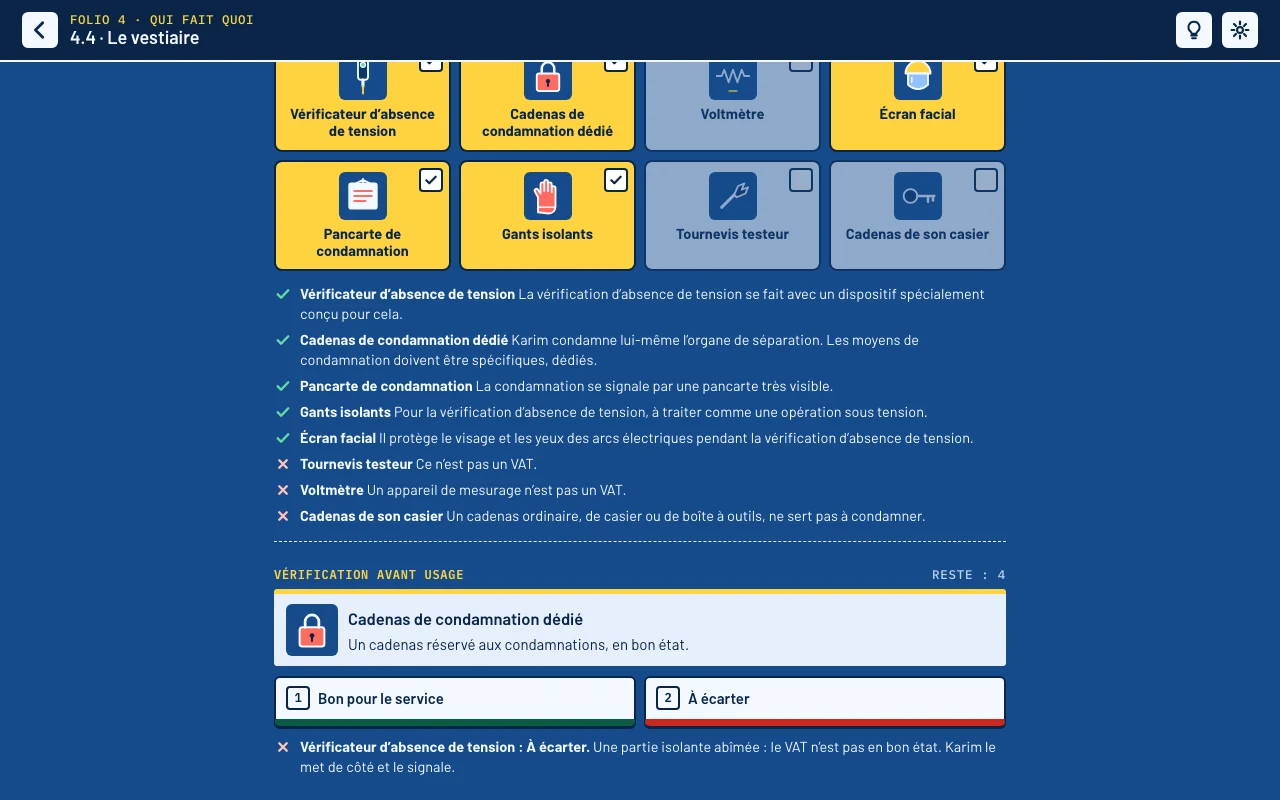

Le vestiaire

Touche ce qu’il faut emporter, laisse le reste, puis valide

Avant une opération, on prend dans le vestiaire ce que la mission demande, et on laisse le reste. Puis on vérifie chaque pièce avant usage : bon pour le service, ou à écarter.

Écart…

Et quand on se trompe ?

Rien ne s’arrête. La lanterne de Watt s’éteint, le jeu explique pourquoi ce n’était pas ça, et l’on reprend. Seuls les écarts comptent pour les étoiles. Dans une mise en service, le temps compte aussi : dépassé, il coûte une étoile.

Écart…

Un tournevis testeur n’est pas un vérificateur d’absence de tension. Il faut un dispositif spécialement conçu pour cela.

Indice

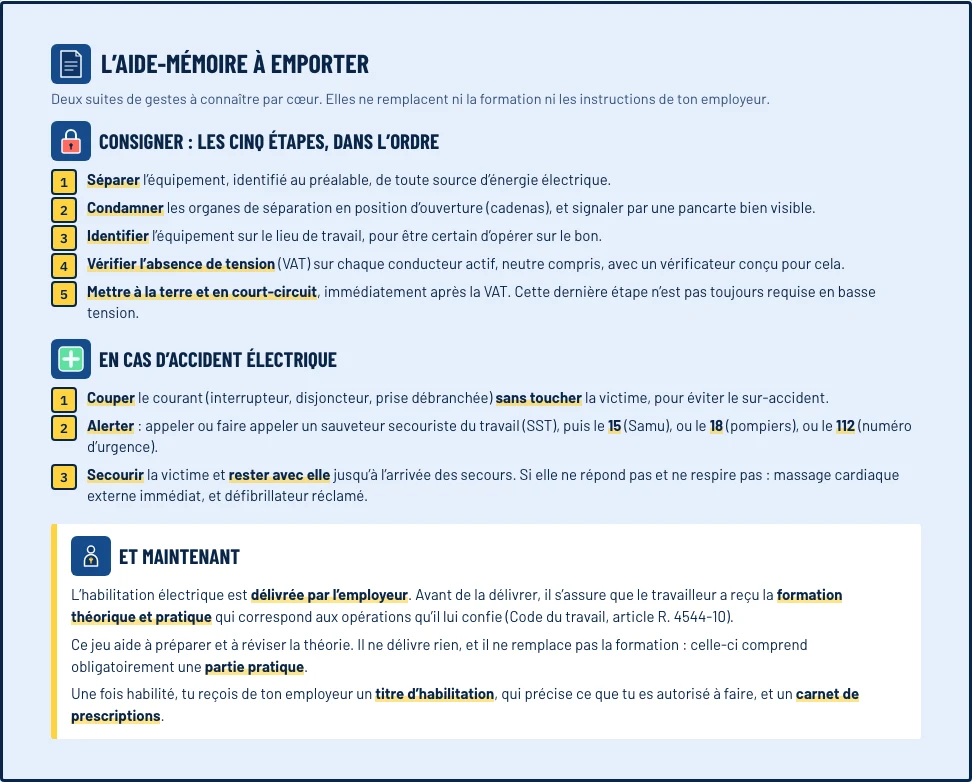

Séparer, condamner et signaler, identifier, vérifier, mettre à la terre et en court-circuit.

Un tri, trois dessins

L’échelle, les personnes, les bacs

Le tri change de forme selon ce que l’on range : une tension sur l’échelle des domaines, une tâche confiée à quelqu’un qui porte son titre, un geste dans un bac.

Un niveau, de près

Du lieu à la fiche, en quelques étapes

Les 31 niveaux suivent le même tracé : quelques lignes sur le lieu où l’on se trouve, la leçon de Watt, trois à cinq étapes à jouer, puis une fiche rangée dans le classeur. Voici le niveau 5.2, « Les cinq étapes », d’un bout à l’autre.

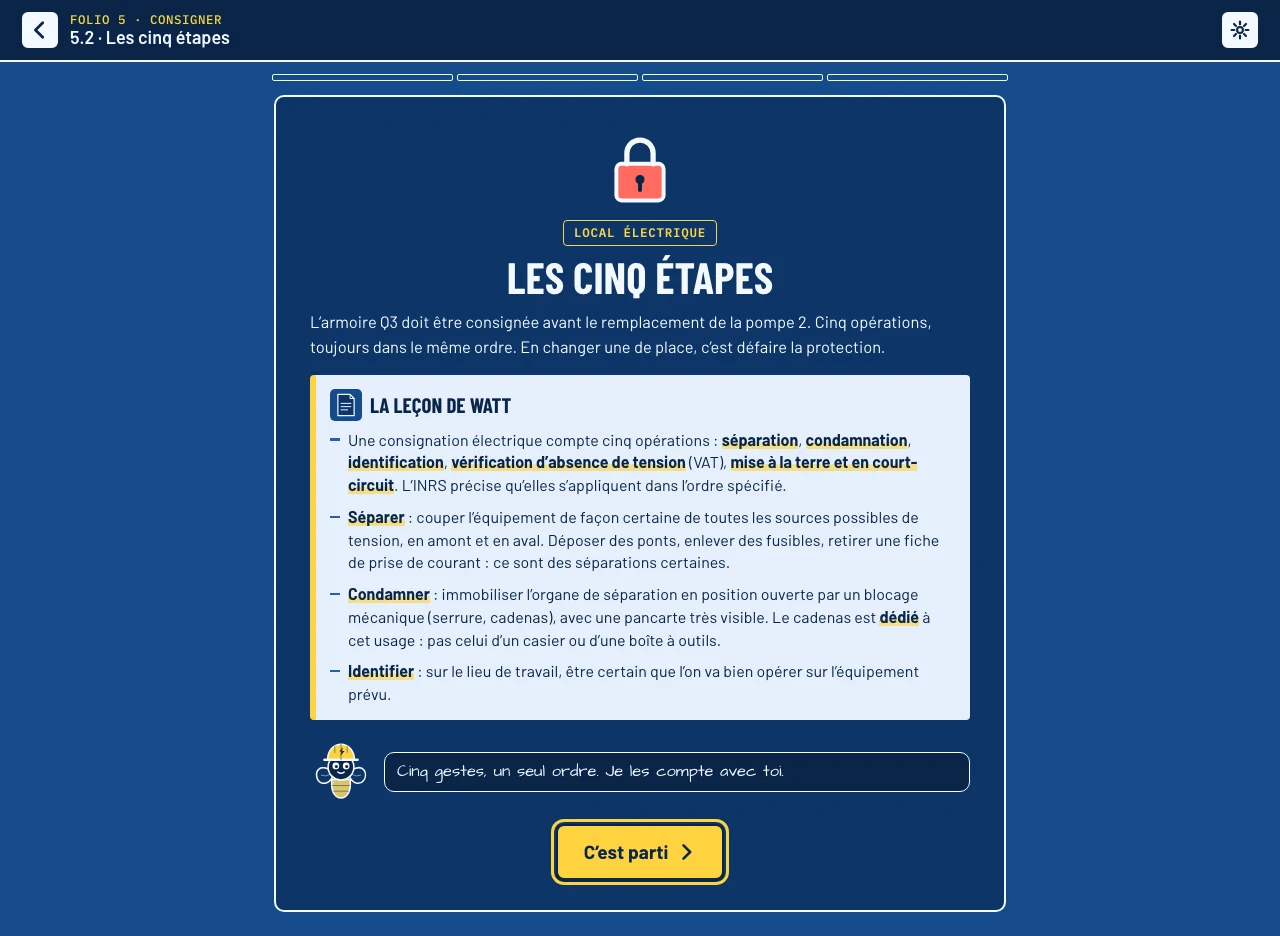

1. 1

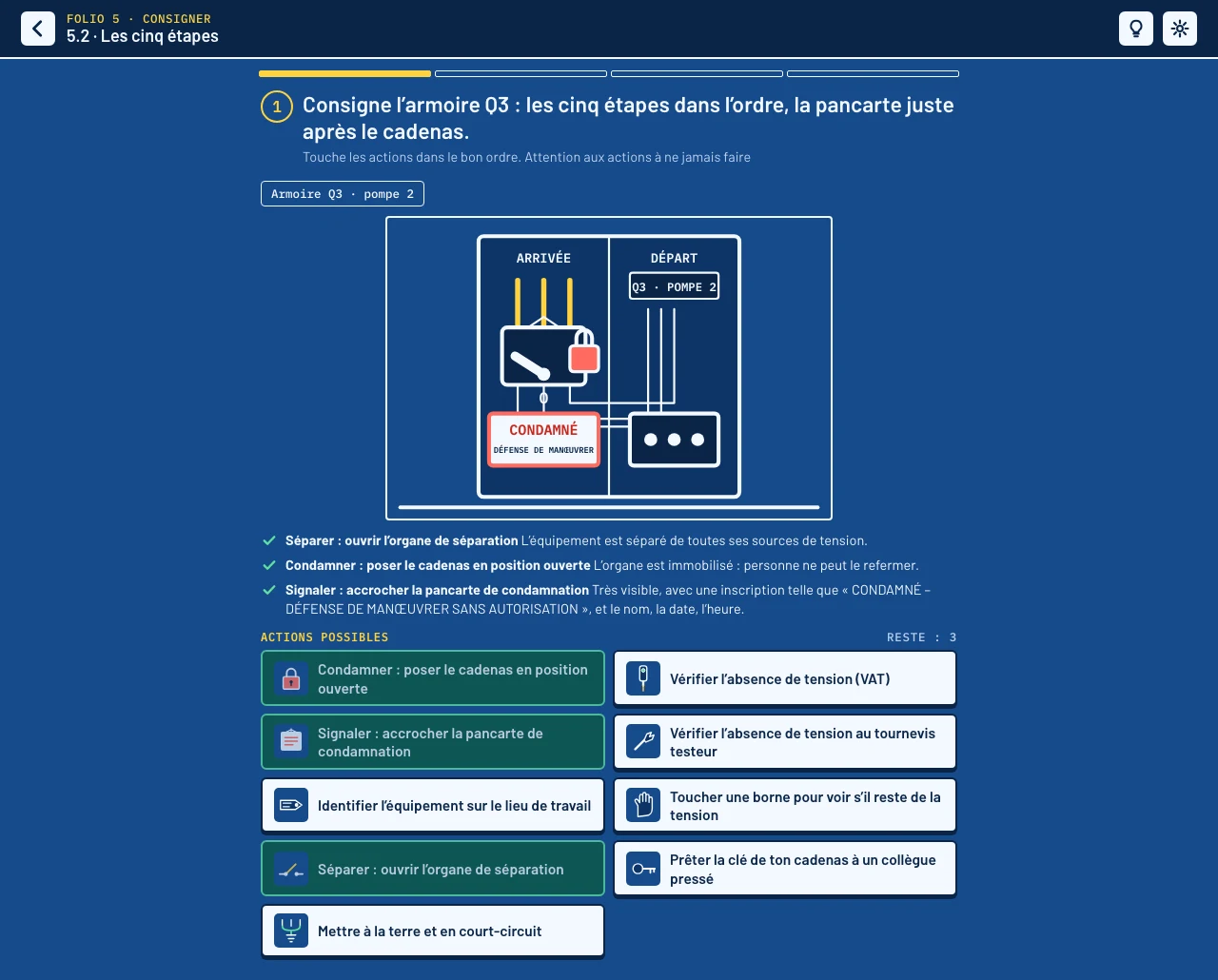

   Le lieu, puis la leçon

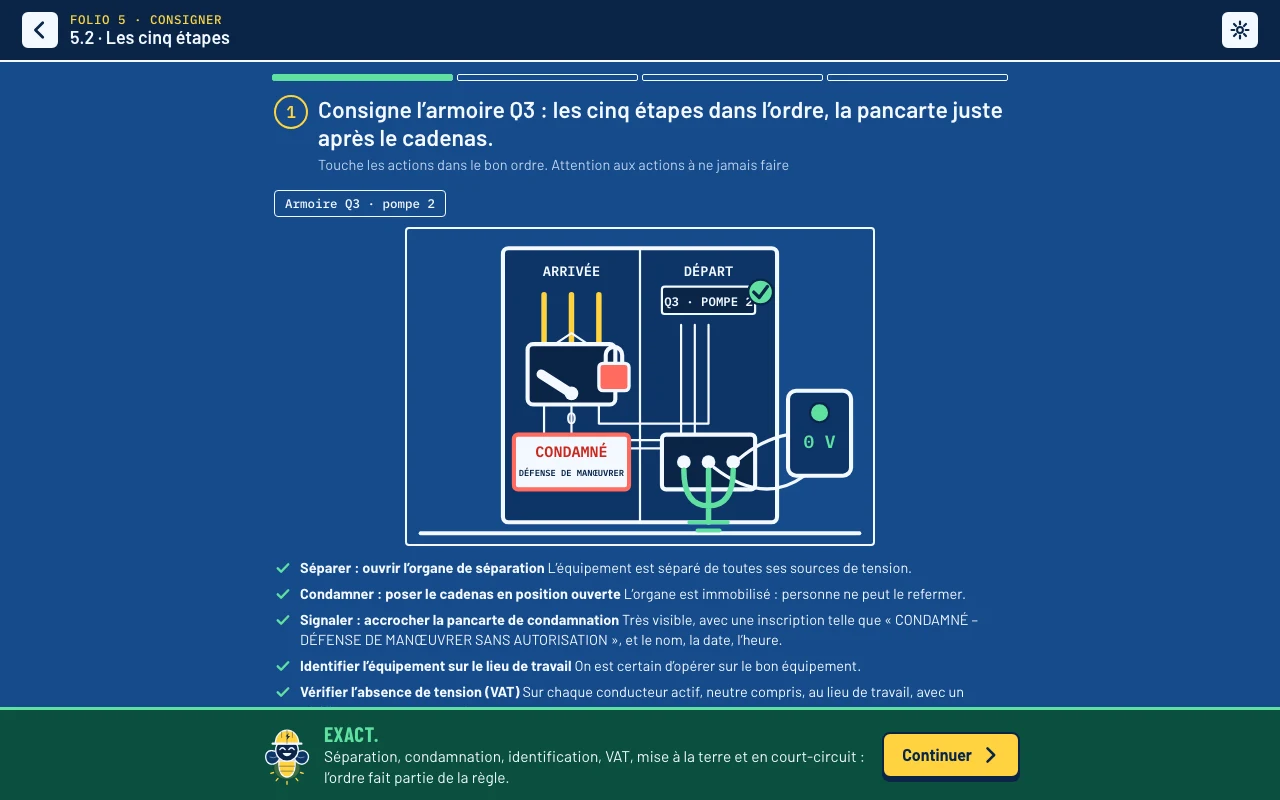

   « L’armoire Q3 doit être consignée avant le remplacement de la pompe 2. Cinq opérations, toujours dans le même ordre. En changer une de place, c’est défaire la protection. » Puis la leçon de Watt : deux à quatre points, chaque mot nouveau surligné. Ici, séparer, condamner, identifier.

2. 2

   Première étape : la manœuvre

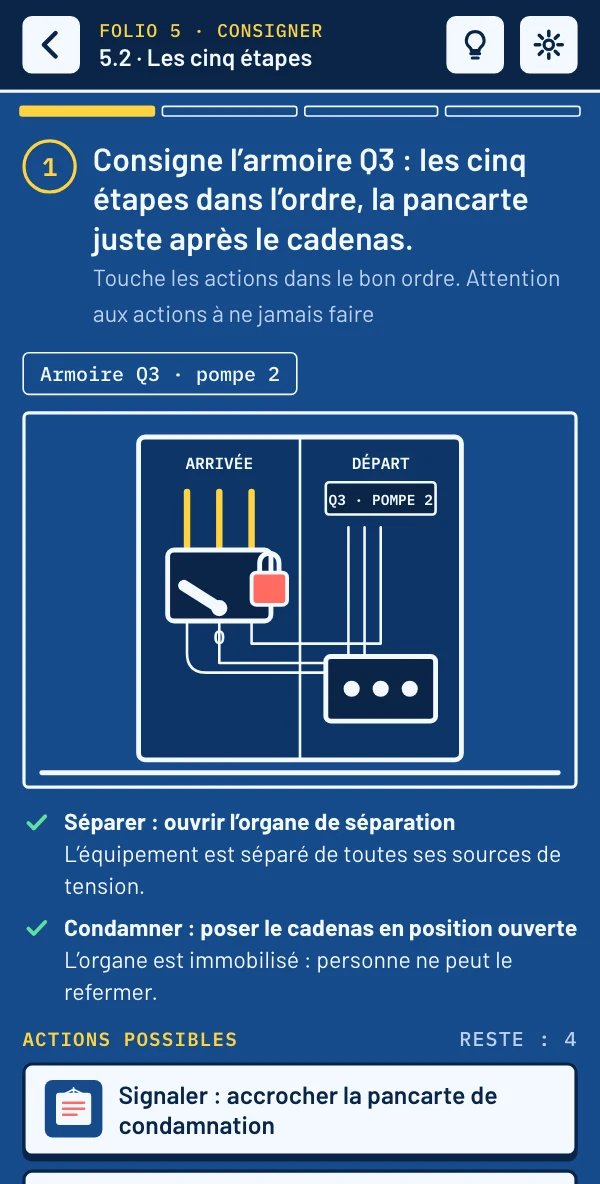

   Neuf actions proposées, six à faire dans l’ordre, trois à ne jamais faire. Chaque action faite change le dessin de l’armoire et s’écrit sur la fiche de manœuvre. « Condamner quoi ? On condamne un organe de séparation ouvert : il faut d’abord séparer. »

3. 3

   Les étapes suivantes : le tri

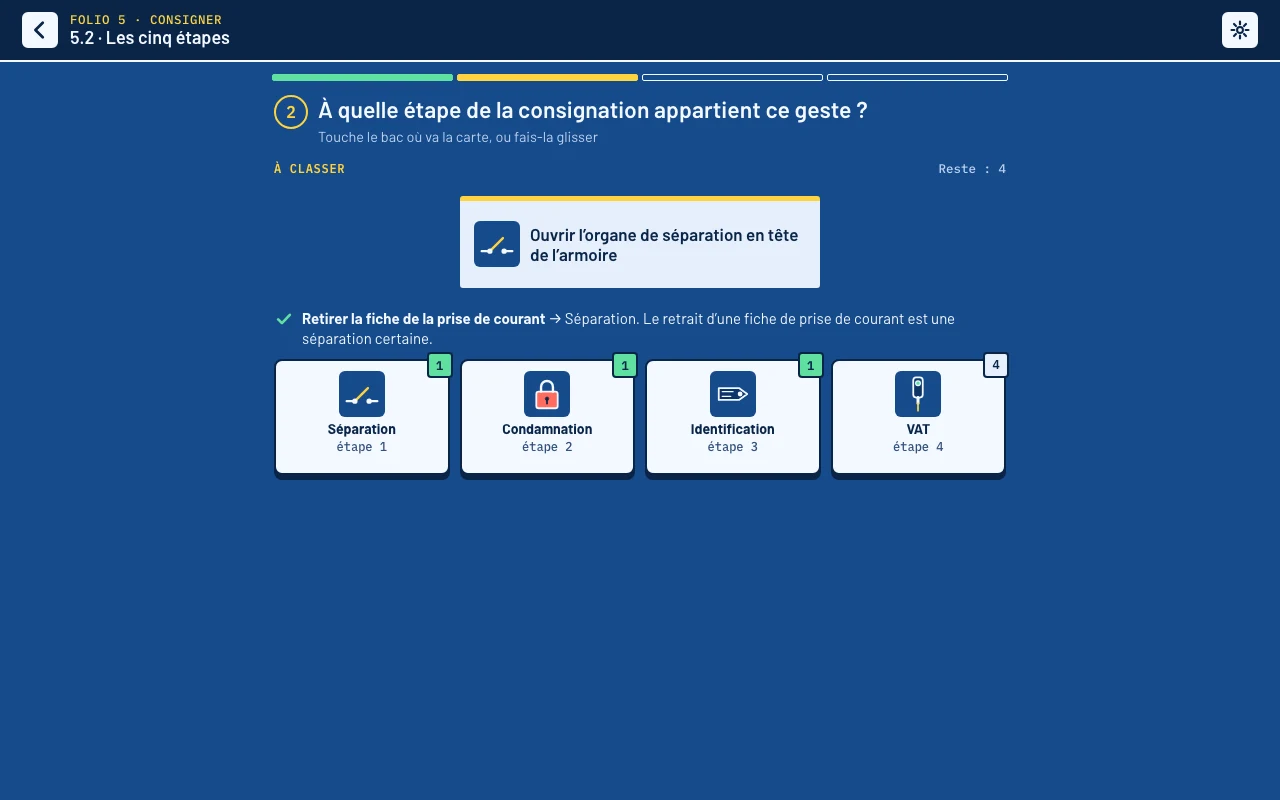

   À quelle étape de la consignation appartient ce geste ? Puis : ce moyen peut-il servir à condamner ? « La pancarte signale, elle n’immobilise rien. Il faut un blocage mécanique. » Le niveau se termine par une consignation complète, sans aide-mémoire.

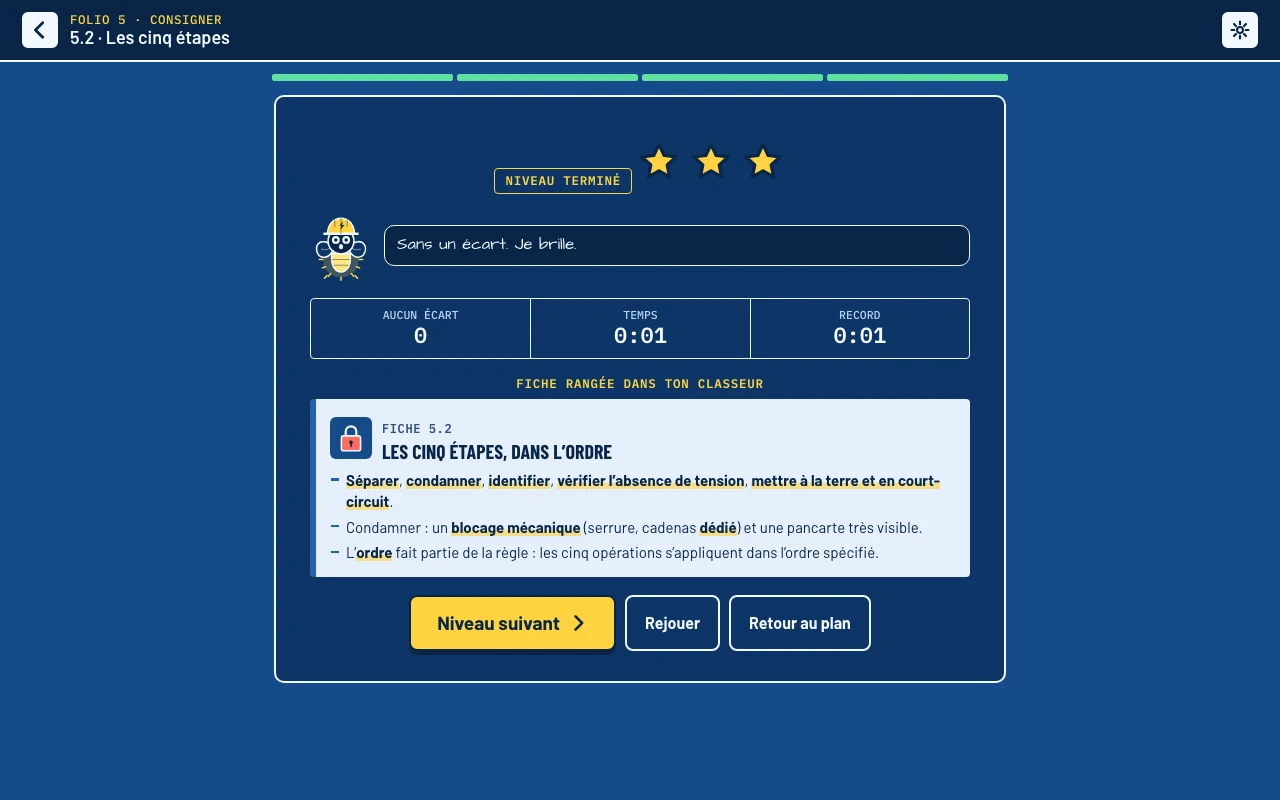

4. 4

   La fiche rangée

   Les étoiles, les écarts, le temps, le mot de Watt, et la fiche « Les cinq étapes, dans l’ordre » : la notion en trois lignes, rangée dans le classeur. Le niveau suivant attend.

Cinq gestes, un seul ordre. Je les compte avec toi.

Le parcours

6 folios, 31 niveaux, un site entier

Un folio par lieu du site. Dans chacun, quatre niveaux apportent chacun une notion et sa fiche, puis une mise en service vient vérifier que tout tient ensemble. Le dernier folio se termine par une journée entière sur le site.

1

Folio 1 · Laboratoire d’essais

Le courant et le corps

Ce que le courant fait au corps, selon son intensité, son trajet et les conditions.

Au laboratoire d’essais, on fait passer le courant dans un circuit d’essai, jamais dans une personne. On y apprend d’abord les bons mots, électrisé ou électrocuté, puis les seuils en milliampères, de la perception par la peau à la fibrillation ventriculaire. Le trajet du courant dans le corps, l’état de la peau et la nature du sol changent tout. Et le choc n’est pas le seul danger : il y a aussi le court-circuit et l’arc électrique.

électrisation · électrocution · circuit fermé · seuils en milliampères · trajet du courant · contact direct · contact indirect · facteurs de gravité · court-circuit · arc électrique

Quatre minutes. Je garde ma lanterne prête.

1. 1.1 Électrisé ou électrocuté ? Le tri · Le circuit
2. 1.2 Les seuils Le circuit · La cote · Le tri

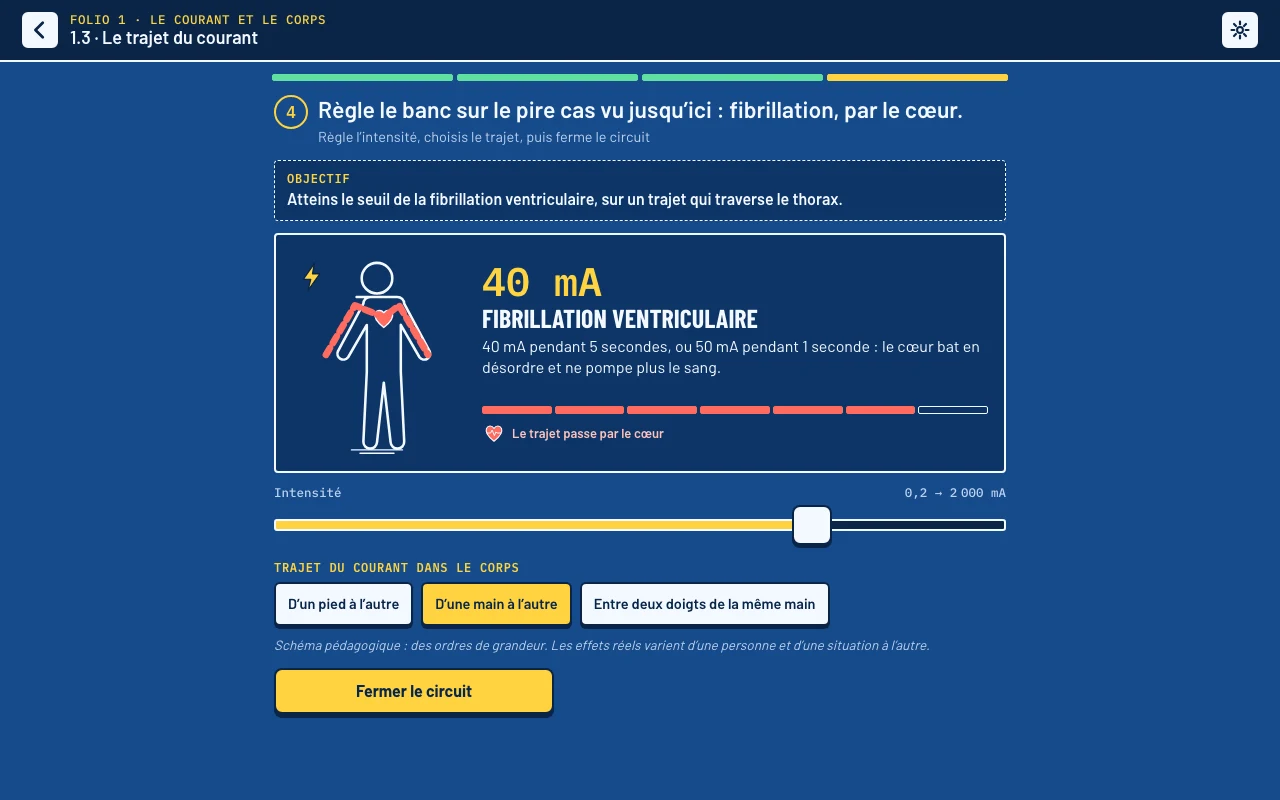

3. 1.3 Le trajet du courant Le circuit · Le tri

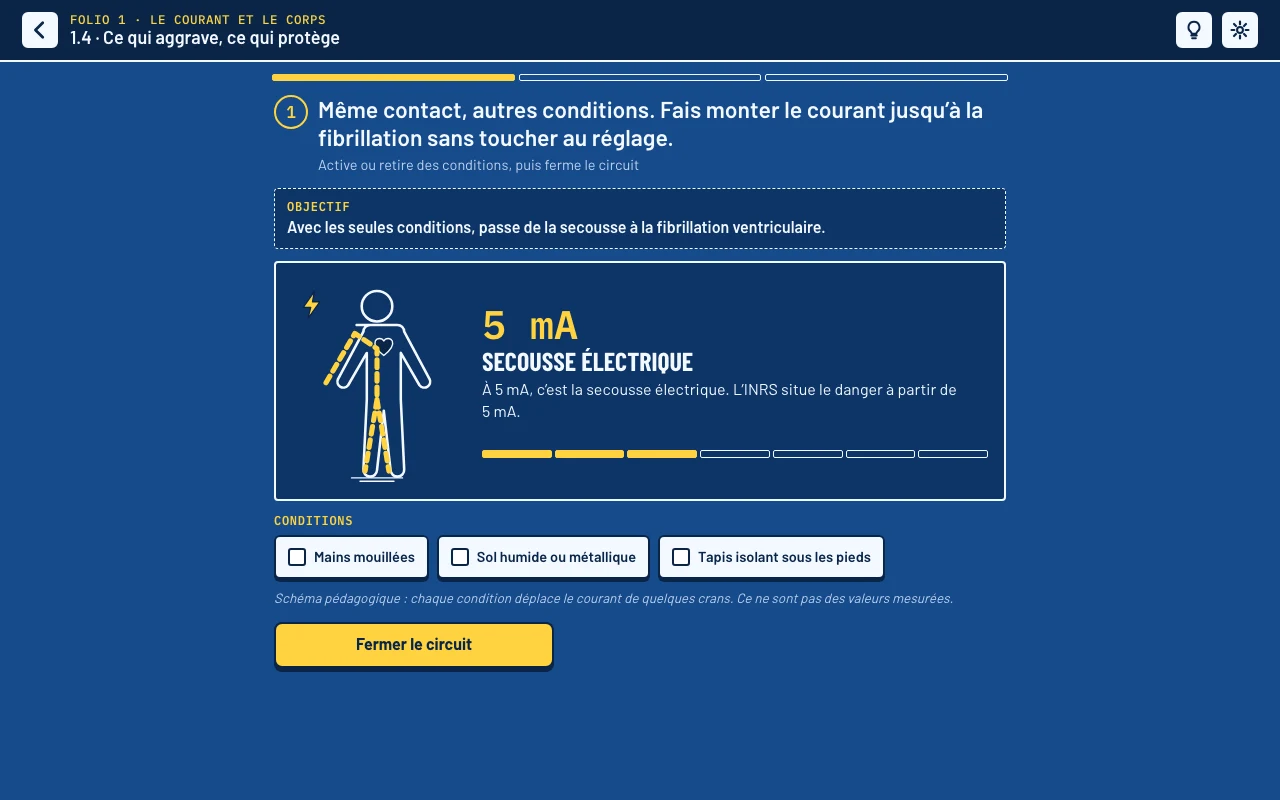

4. 1.4 Ce qui aggrave, ce qui protège Le circuit · Le tri
5. 1.5 · Mise en service, 4 min Mise en service du laboratoire La cote · Le circuit · Le tri

2

Folio 2 · Poste de livraison

Tensions et zones

Les quatre domaines de tension, et les zones autour d’une pièce nue sous tension.

Au poste de livraison, on apprend à lire une tension et à la ranger dans son domaine : TBT, BT, HTA ou HTB. En courant alternatif d’abord, puis en courant continu, où les limites ne sont plus les mêmes. Ensuite on trace les zones autour d’une pièce nue sous tension, en basse puis en haute tension, et l’on place chacun là où son titre lui permet d’aller.

TBT · BT · HTA · HTB · alternatif et continu · zone d’investigation · voisinage simple · voisinage renforcé · distance minimale d’approche · surveillance permanente

Basse tension, haute prudence.

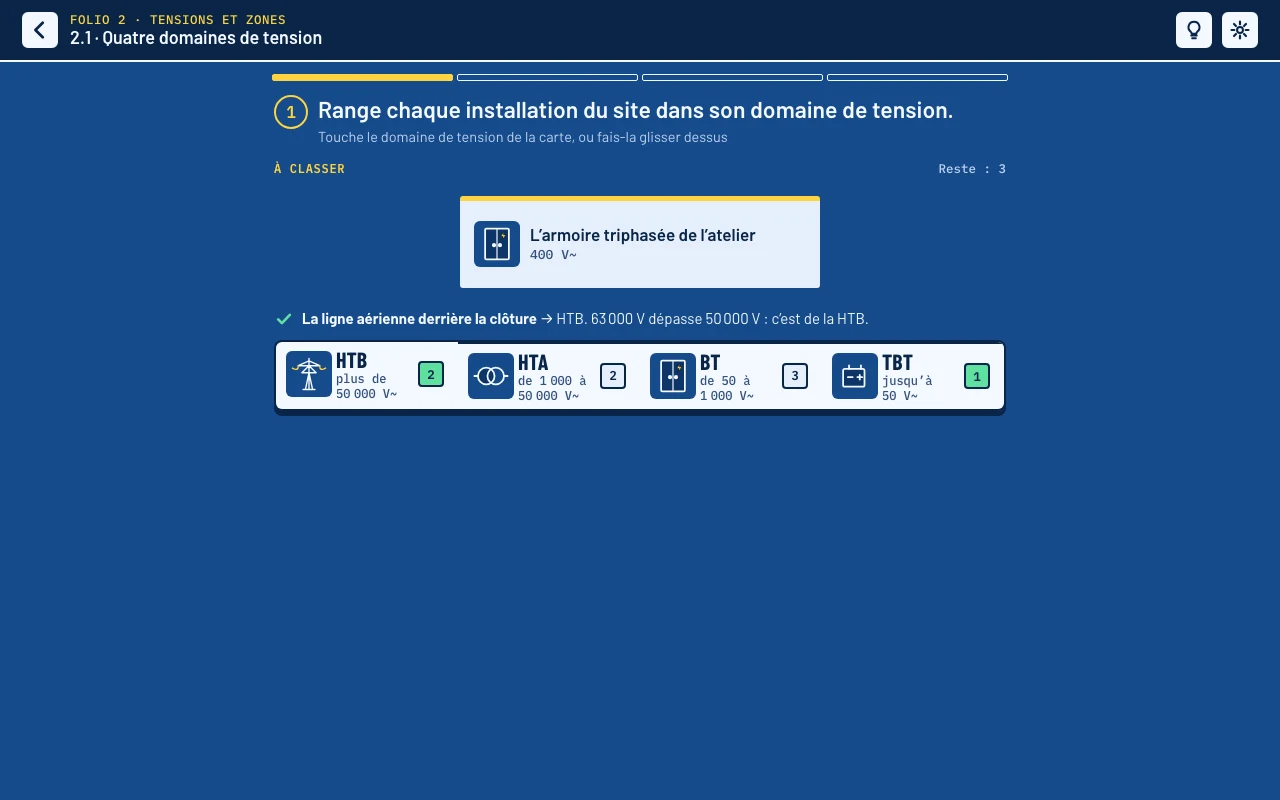

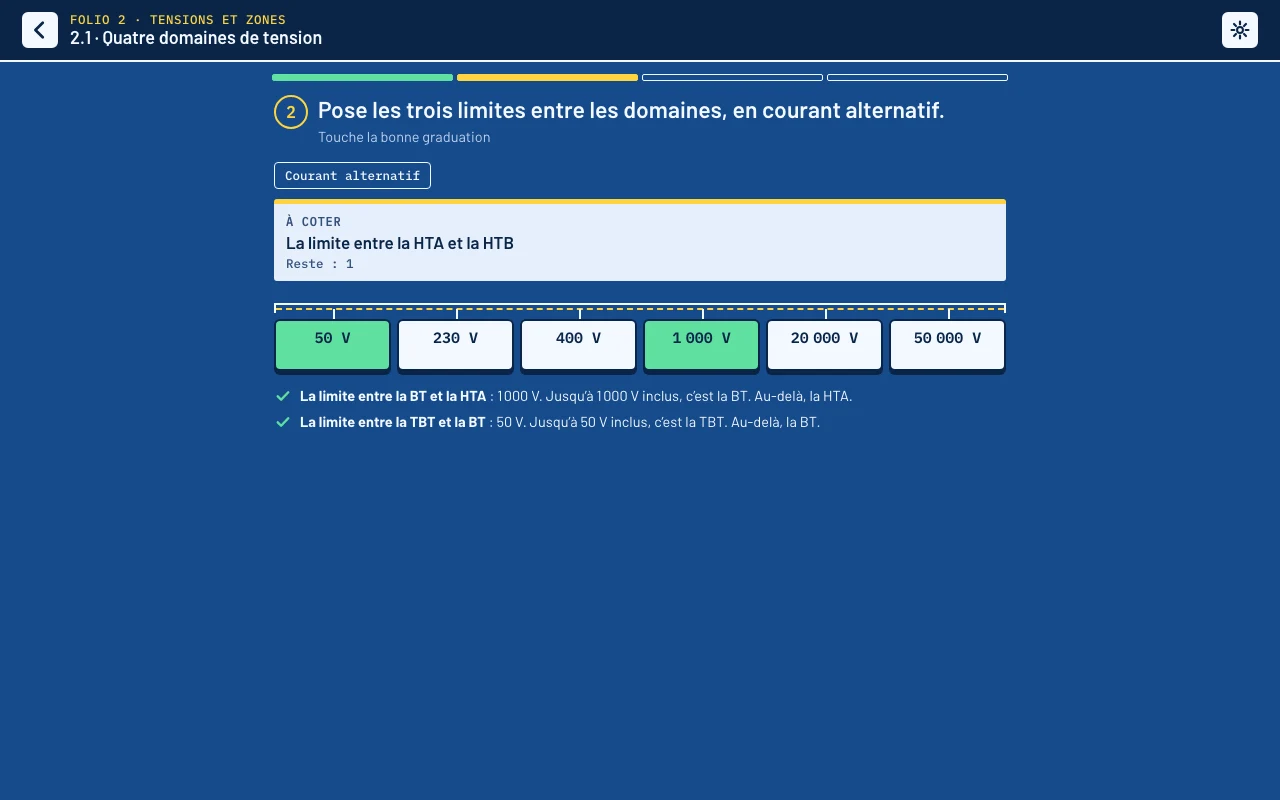

1. 2.1 Quatre domaines de tension Le tri · La cote
2. 2.2 Alternatif ou continu La cote · Le tri · Le titre

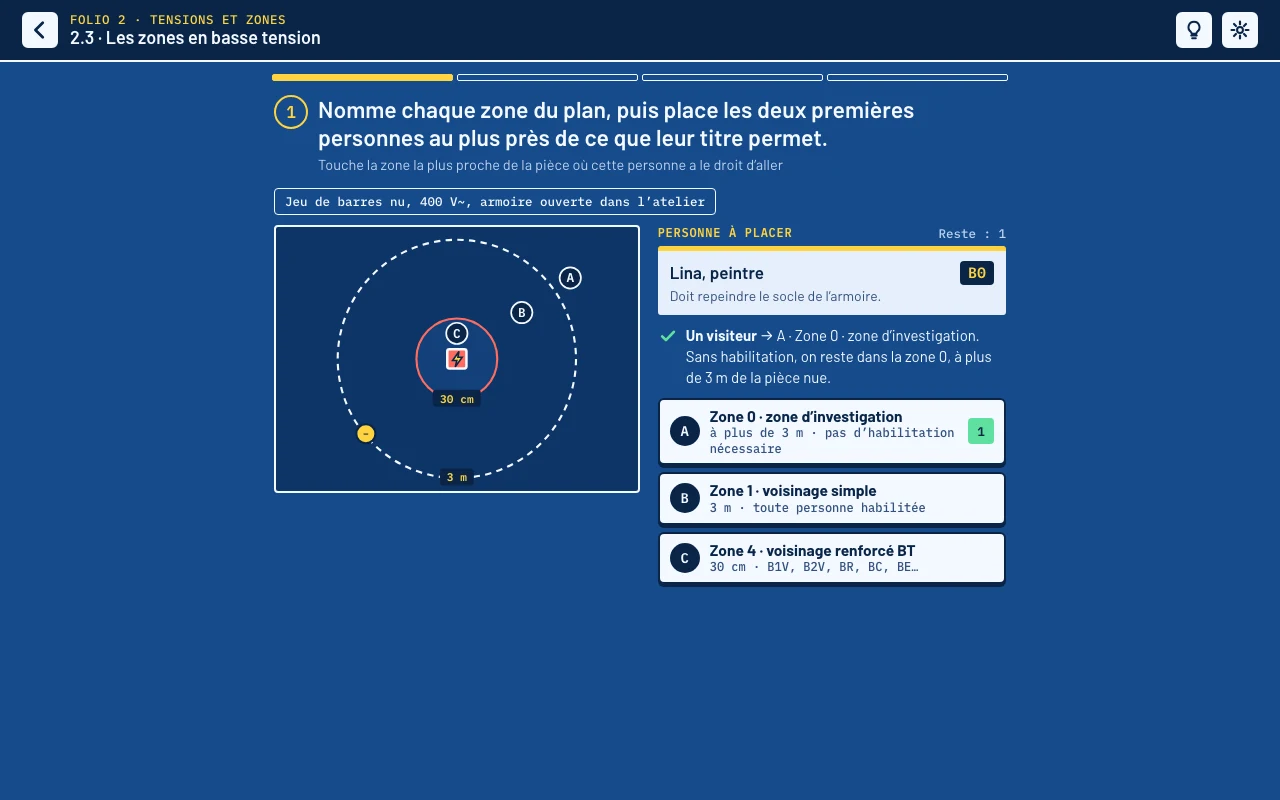

3. 2.3 Les zones en basse tension Le plan des zones · La cote · Le titre

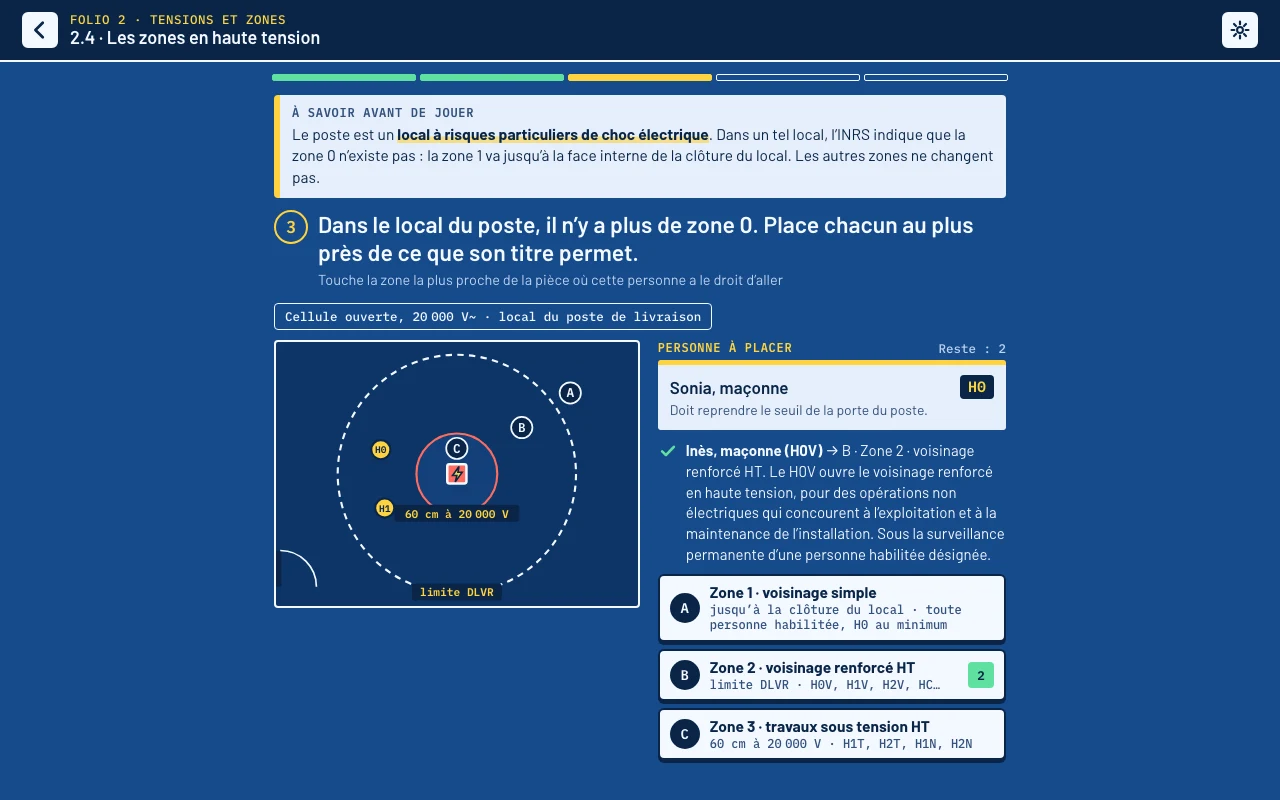

4. 2.4 Les zones en haute tension Le plan des zones · La cote · Le tri · Le titre
5. 2.5 · Mise en service, 4 min 30 Mise en service du poste de livraison Le tri · La cote · Le plan des zones

3

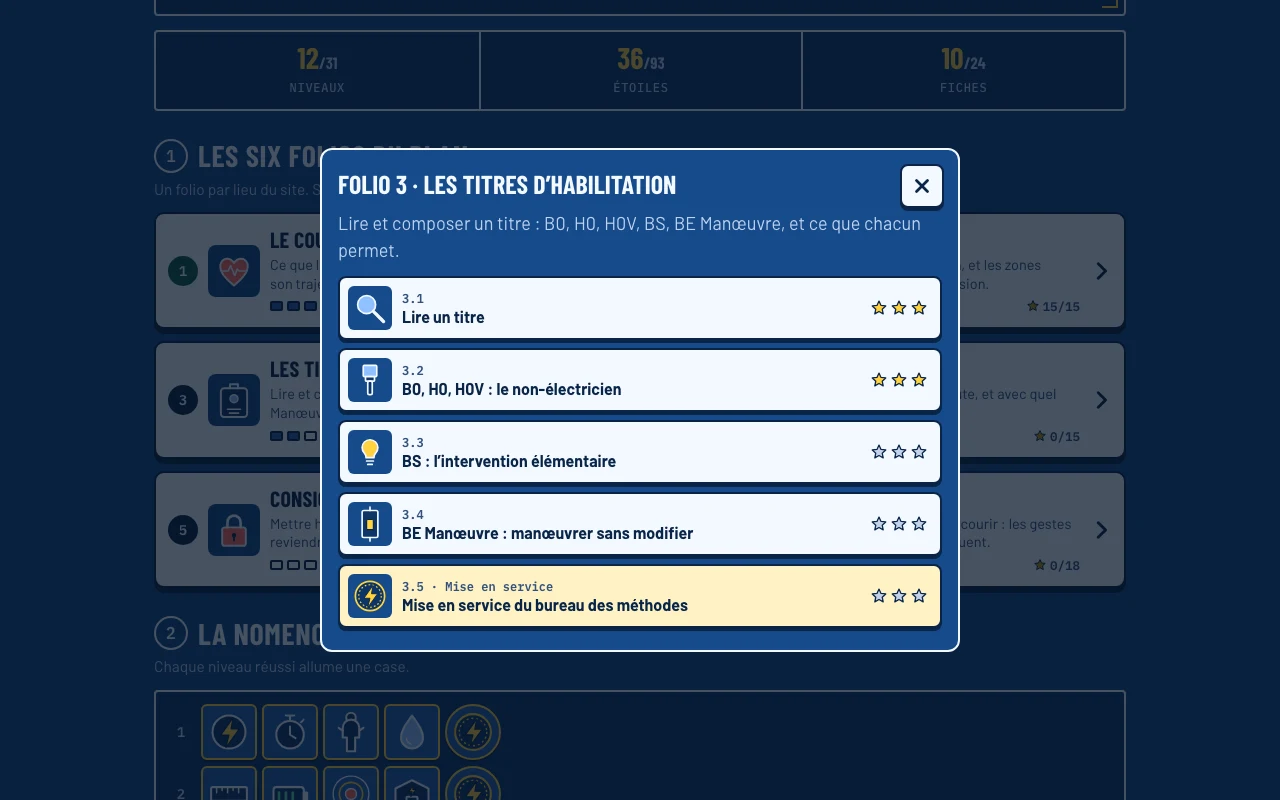

Folio 3 · Bureau des méthodes

Les titres d’habilitation

Lire et composer un titre : B0, H0, H0V, BS, BE Manœuvre, et ce que chacun permet.

Au bureau des méthodes, chaque mission reçoit son titre. On lit un symbole caractère par caractère : le domaine de tension, le type d’opération, la lettre additionnelle, l’attribut. Puis on compose ceux des non-électriciens : B0, H0 et H0V pour des travaux non électriques, BS pour l’intervention élémentaire, BE Manœuvre pour manœuvrer sans modifier l’installation. Et l’on apprend ce que chacun interdit.

usage normal · domaine de tension · type d’opération · lettre additionnelle · attribut · B0 · H0 · H0V · BS · BE Manœuvre · Exécutant · Chargé de chantier

Un titre, ça se lit de gauche à droite. Comme un plan.

1. 3.1 Lire un titre Le tri · Le titre

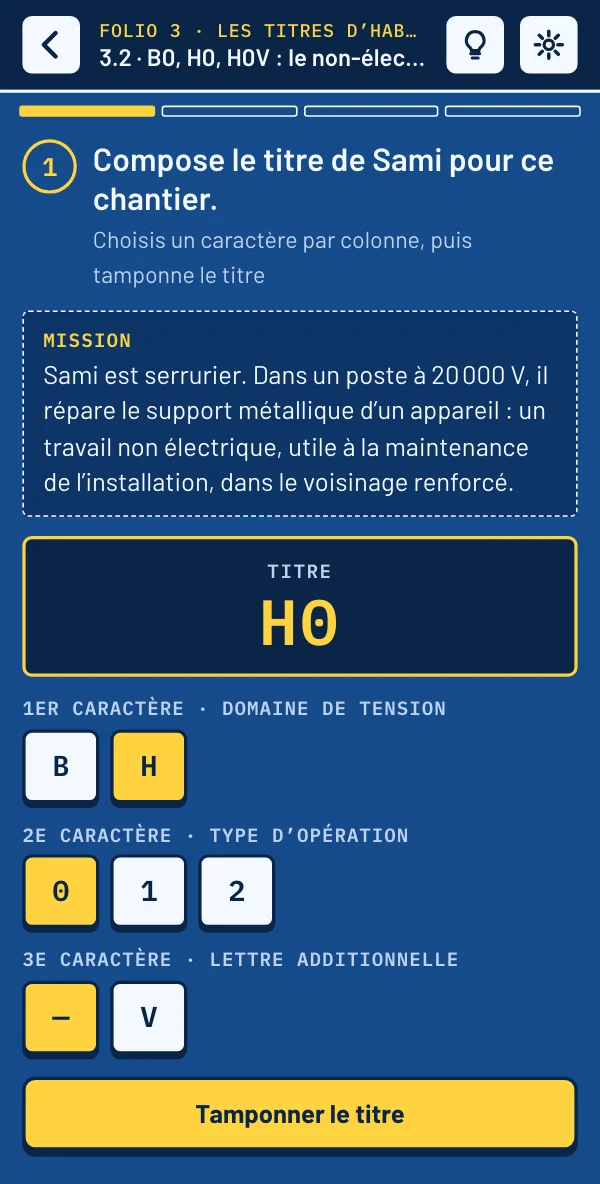

2. 3.2 B0, H0, H0V : le non-électricien Le titre · Le tri · Le plan des zones
3. 3.3 BS : l’intervention élémentaire Le titre · Le tri · La cote
4. 3.4 BE Manœuvre : manœuvrer sans modifier Le titre · Le tri
5. 3.5 · Mise en service, 4 min 30 Mise en service du bureau des méthodes Le titre · Le tri

4

Folio 4 · Atelier de maintenance

Qui fait quoi

Qui habilite, qui dirige, qui exécute, et avec quel équipement.

À l’atelier de maintenance, on distribue les tâches. Qui décide que quelqu’un est habilité ? Ni le formateur, ni le travailleur lui-même : l’employeur. Qui dirige, qui exécute ? À qui confier un réarmement, un raccordement, une consignation ? Puis on passe au vestiaire : on prépare ce que l’opération du jour demande, et l’on regarde chaque pièce avant de la prendre.

titre d’habilitation · carnet de prescriptions · désignation · recyclage · chargé de · exécutant · BR · BC · EPI · VAT

Le badge d’abord, la tâche ensuite. Jamais l’inverse.

1. 4.1 C’est l’employeur qui habilite Le tri · La cote
2. 4.2 Chargé de… et exécutant Le tri · Le titre

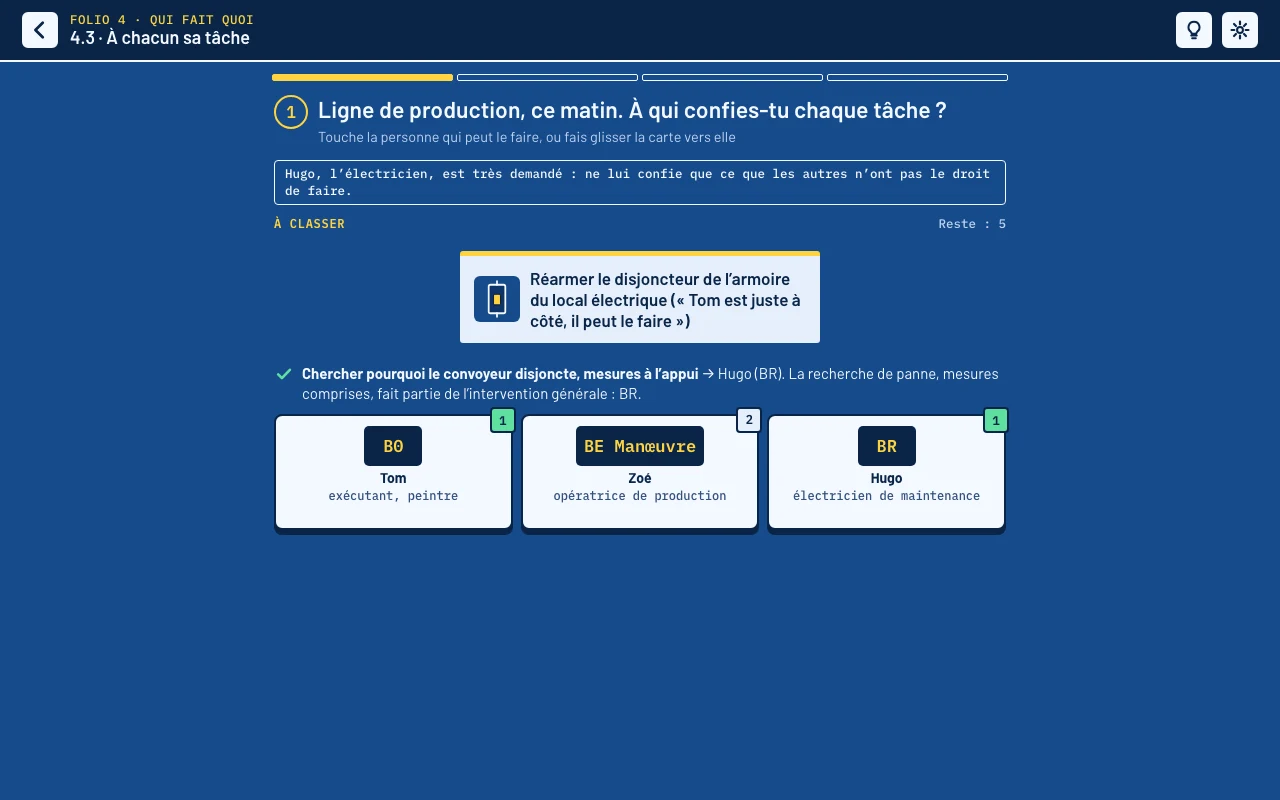

3. 4.3 À chacun sa tâche Le tri · Le titre
4. 4.4 Le vestiaire Le tri · Le vestiaire · La cote
5. 4.5 · Mise en service, 4 min 30 Mise en service de l’atelier Le tri · Le vestiaire · Le titre

5

Folio 5 · Local électrique

Consigner

Mettre hors tension, et être sûr que la tension ne reviendra pas pendant le travail.

Dans le local électrique, l’armoire Q3 alimente la pompe 2. La pompe ne tourne pas : cela ne suffit pas pour y travailler. On apprend les cinq étapes de la consignation, toujours dans le même ordre, la vérification d’absence de tension avec un appareil conçu pour cela, la mise à la terre et en court-circuit. Puis la part de chacun : la mise hors tension du BS pour son propre compte, la manœuvre du BE Manœuvre sur ordre.

hors tension · séparation · condamnation · identification · vérification d’absence de tension · mise à la terre et en court-circuit · cadenas dédié · pancarte · déconsignation

Une pompe qui dort n’est pas une pompe hors tension.

1. 5.1 Hors tension, et sûr de le rester Le tri · La manœuvre
2. 5.2 Les cinq étapes La manœuvre · Le tri
3. 5.3 VAT et mise à la terre Le tri · Le vestiaire · La manœuvre
4. 5.4 La mise hors tension du BS, la manœuvre du BE La manœuvre · Le vestiaire · Le tri
5. 5.5 · Mise en service, 5 min 20 Mise en service du local électrique La manœuvre · Le tri · Le vestiaire

6

Folio 6 · Quai de chargement

En cas d’accident

Couper sans toucher, alerter, secourir : les gestes à faire dans l’ordre, et ceux qui tuent.

Sur le quai de chargement, Karim est à terre, la main sur un câble abîmé. Le premier réflexe serait de courir vers lui : c’est justement celui qu’il faut retenir. Couper sans toucher, alerter, secourir, dans cet ordre. Viennent ensuite un conducteur aérien tombé à terre et un coffret qui s’enflamme, puis l’épreuve finale : une journée entière sur le site.

mise hors tension · sur-accident · coupure d’urgence · sauveteur secouriste du travail · 15, 18, 112 · massage cardiaque externe · défibrillateur · conducteur à terre · feu d’origine électrique

Tes mains dans tes poches, tes yeux sur le tableau.

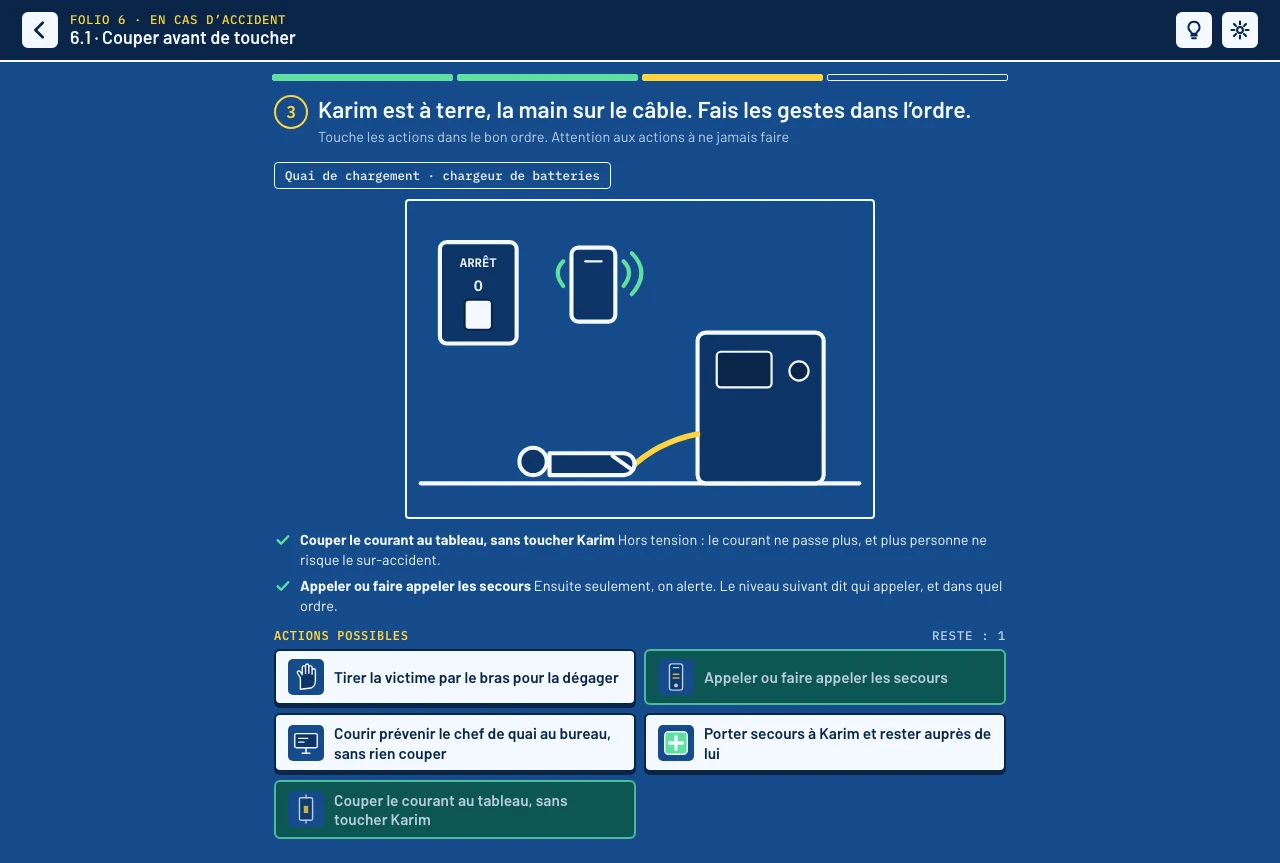

1. 6.1 Couper avant de toucher Le circuit · Le tri · La manœuvre

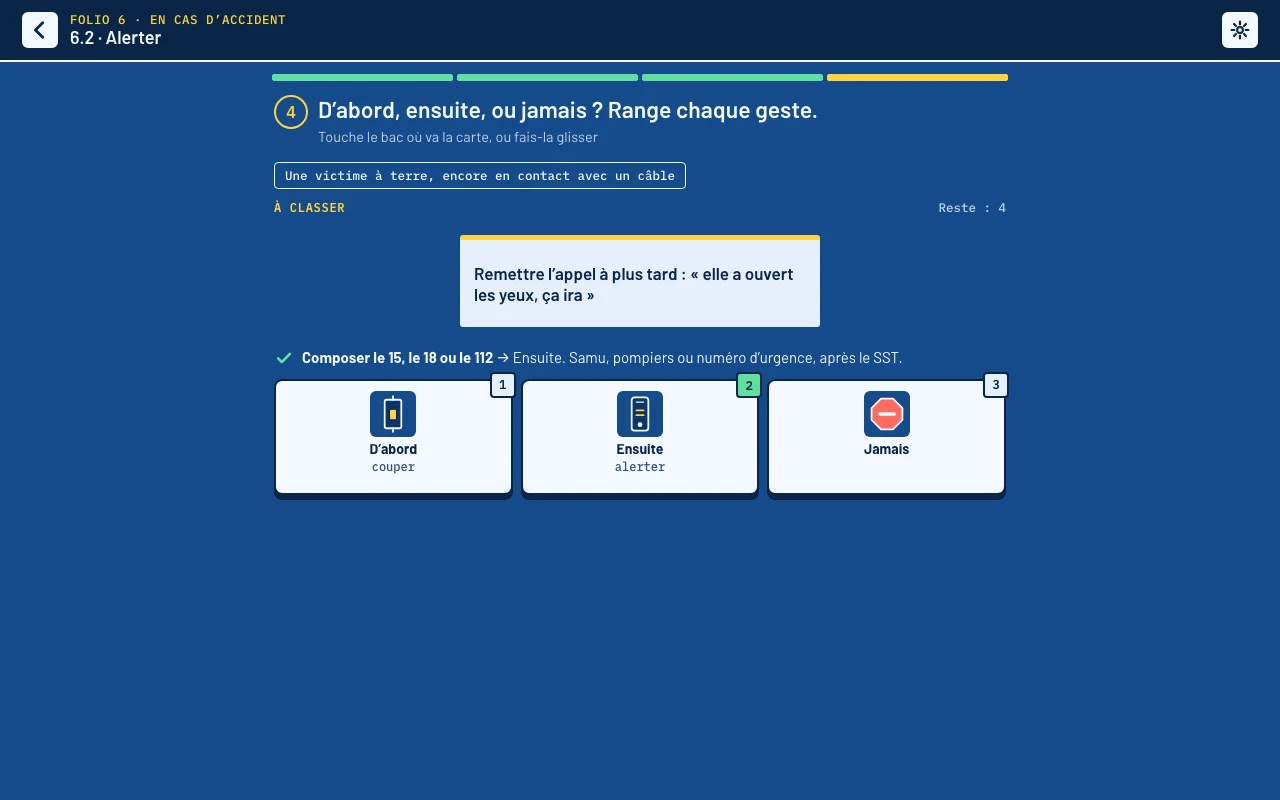

2. 6.2 Alerter Le tri · La manœuvre · Le circuit
3. 6.3 Secourir La manœuvre · Le tri · Le circuit
4. 6.4 Ligne à terre, feu électrique La manœuvre · Le tri · Le vestiaire
5. 6.5 · Mise en service, 4 min 30 Mise en service du quai La manœuvre · Le circuit · Le tri · Le vestiaire

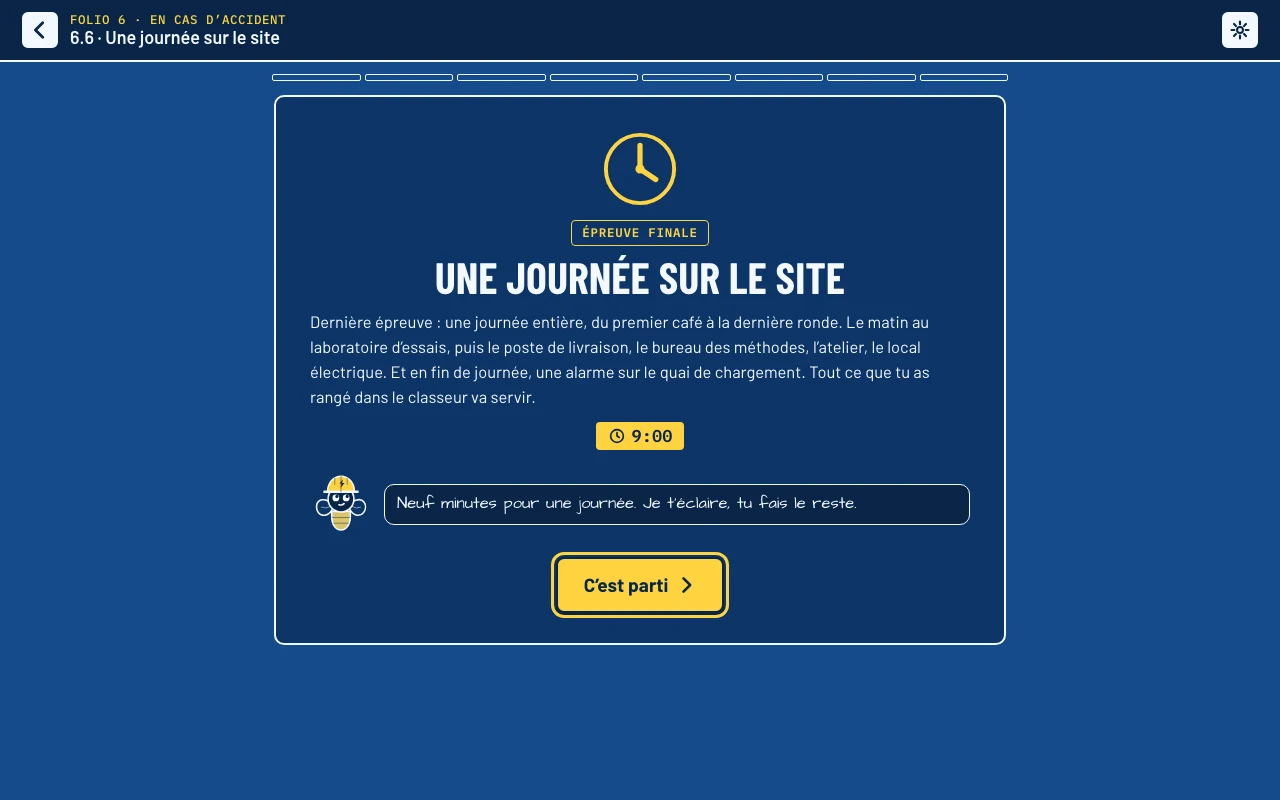

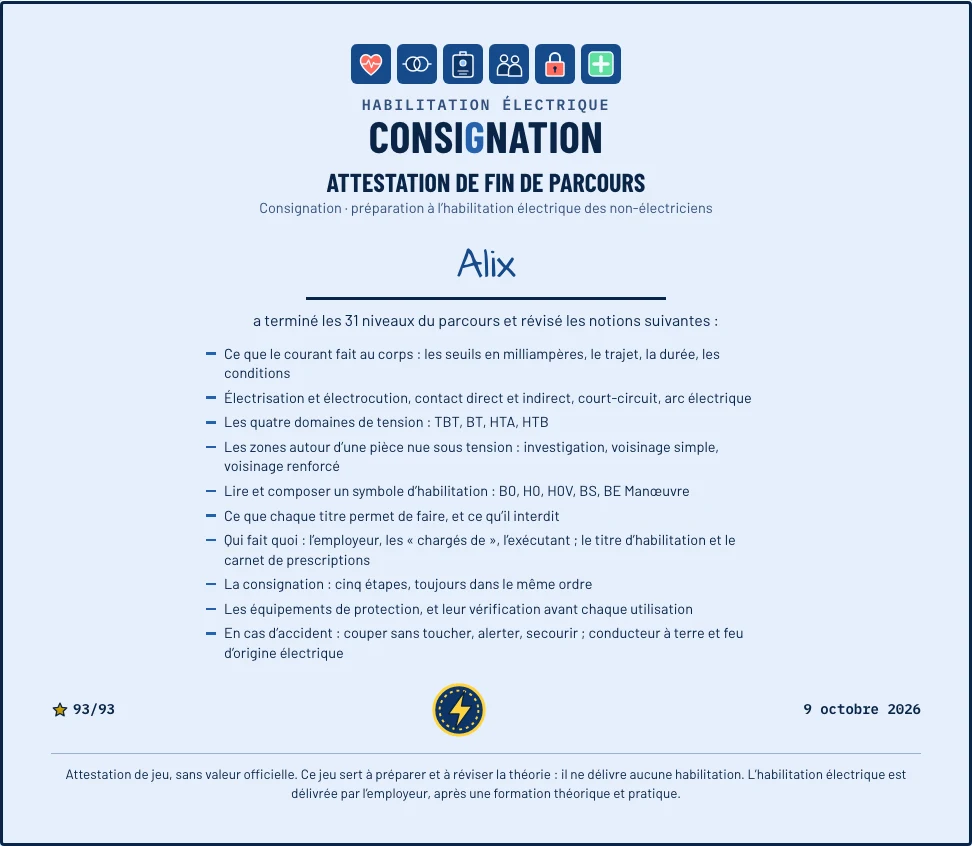

6. 6.6 · Épreuve finale, 9 min Une journée sur le site Le circuit · Le tri · Le plan des zones · Le titre · Le vestiaire · La manœuvre
